产品说明

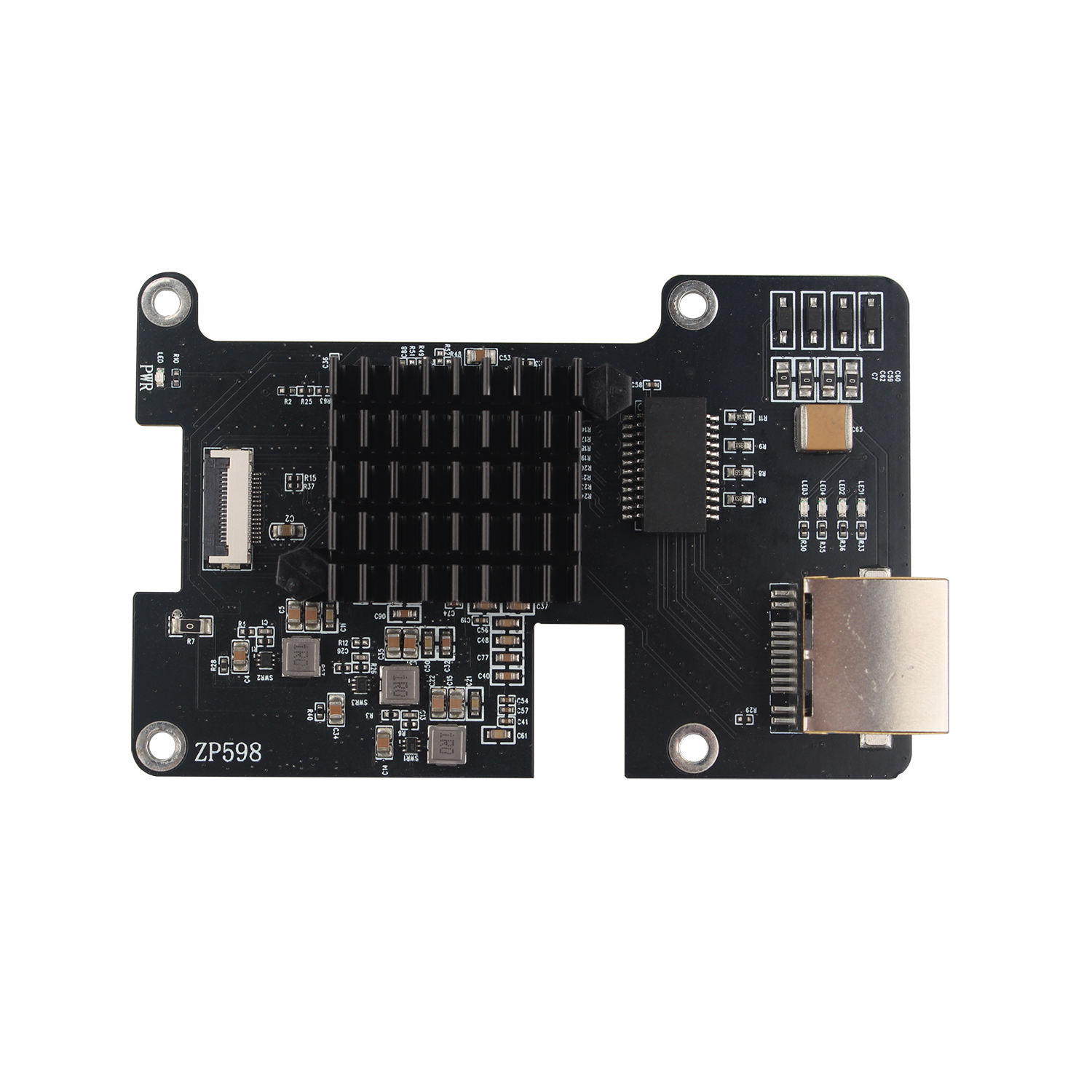

产品概述

我们做这个扩展板，让树莓派5多了1个5G网口，对于有需要将树莓派5用作路由器、网关、防火墙、机器人、智能家居、NAS、VOIP、工业设备、电信设备等需要多个网口的网络设备的，使用这个扩展板就可以满足你的需求。

产品特点

• 通过RTL8126芯片实现5Gbps以太网的扩展；配有铝制散热片，散热效果更好，运行性能更稳定；

• 该扩展板在树莓派官方OS系统下无需安装驱动上电后即可自动识别成eth1；使用 OpenWrt 时，需要把RTL8126的驱动编译进入固件；

• PCIe to 5G Ethernet Port HAT扩展板，可实现高速读/写；

• 专为 Raspberry Pi 5 设计，兼容 Raspberry Pi 5 2GB/4GB/8GB/16GB 计算机。

• 适用于铝制外壳。如需铝制外壳，请参阅ZC506（ASIN: B0F93SQ67G）。

安装指导

PCIe FPC排线安装

注意排线方向，连接如图所示：

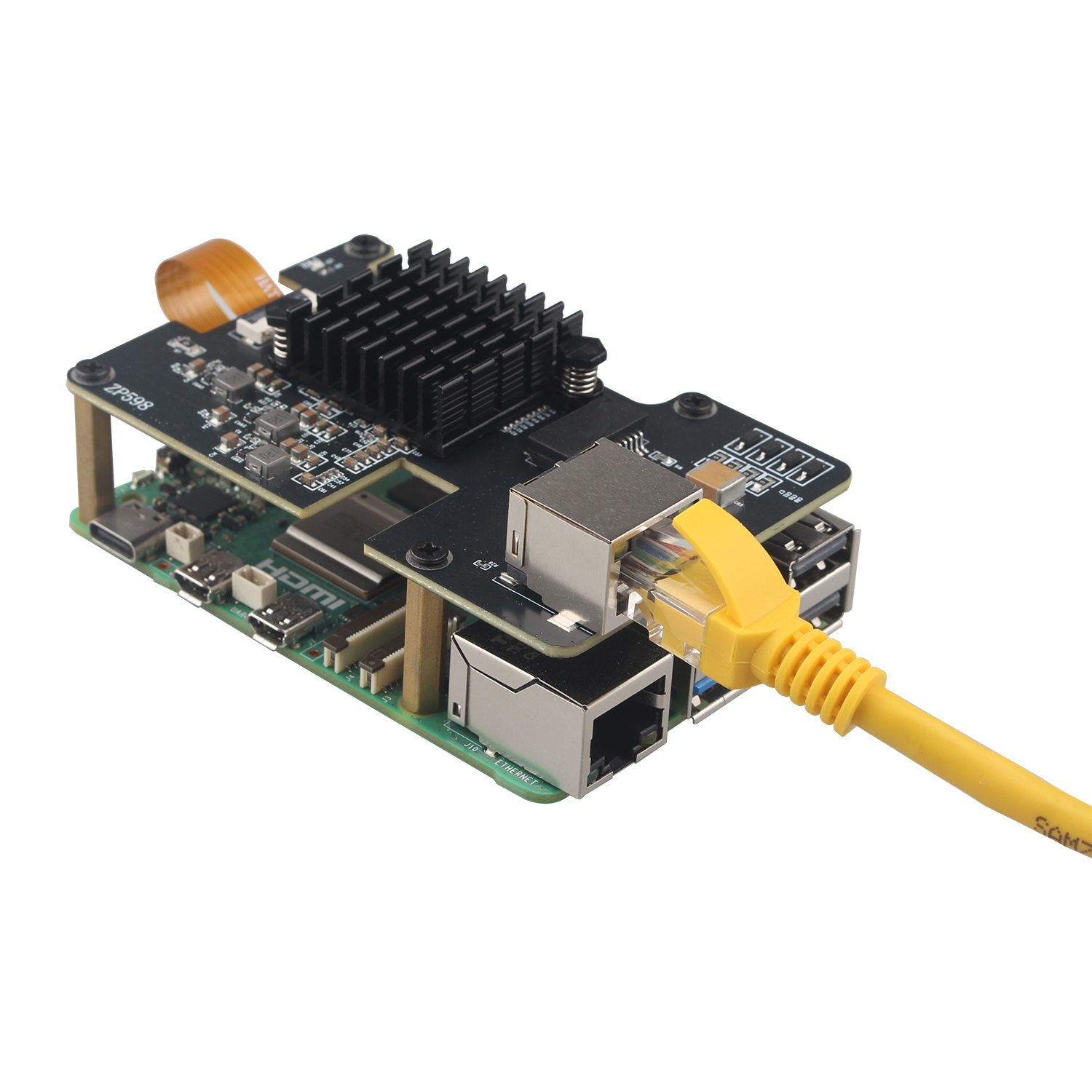

扩展板安装

网口使用说明

Raspberry Pi OS

打开Terminal，检查ZP598和树莓派５的连接，用lspci命令查看是否有RTL8126：

$ lspci

如果没有RTL1826的信息请检查FPC连线方向是否正确，FPC线是否插好。

我们是用的下面的版本：

$ cat /proc/version

如果你用的版本比我们用的版本旧，升级到最新版本，如果版本不低于我们用的版本可以做后面的步骤：

$ sudo apt update

$ sudo apt upgrade

该连接已通过Gen 2.0速度（5 GT/秒）认证，但您可以强制使用Gen 3.0（10 GT/秒）速度。

$ sudo nano /boot/firmware/config.txt

要启用 PCIe Gen 3.0 速度，在/boot/firmware/config.txt中添加：

dtparam=pciex1_gen=3

用sudo reboot重启Raspberry Pi使这些配置生效。

使用以下命令：

ifconfig -a

如果出现了eth1说明我们的ZP598硬件连接成功，出现了一个网络设备eth1，否则按检查FPC连线安装是否正常。

这时我们可以接网线到这个网口后可以正常的通讯了。

OpenWrt

OpenWRT是一个高度模块化、高度自动化的嵌入式Linux系统， 拥有强大的网络组件和扩展性，常用于工控设备、电话、机器人、智能家居、路由器、网关、防火墙、NAS以及VOIP设备中。 OpenWrt SDK 极大的方便了软件开发人员，从中受益匪浅，简化了开发软件的工作。

这里介绍下RTL8126驱动编译到OpenWrt的过程，有其它需求请自己定制。

1.安装编译需要的工具

在 Ubuntu、Debian、Raspberry Pi OS上操作系统上安装了所要的工具，对于大多数基于 Linux的系统，可以使用以下命令：

sudo apt-get update

sudo apt-get install build-essential libncurses5-dev zlib1g-dev gawk git wget

2.克隆OpenWrt源码

git clone https://git.openwrt.org/openwrt/openwrt.git

3.使用下列命令配置操作系统

cd openwrt

./scripts/feeds update -a

./scripts/feeds install -a

make menuconfig

选择Raspberry Pi 5对应的配置，Target选择System Boardcom BCM27xx，subtarget选择BCM2712，Target Profile选择Raspberry Pi 5/500/CM5。

选择Kernel modules进入内核模块。

选择Network Devices。

我们使用的网络芯片是RTL8126，所以在这里选择kmod-r8126，选择好后左边是“*”号。

保存我们的配置。

4.编译

make V=s -j1

5.拷贝编译的固件

cd bin/targets/bcm27xx/bcm2712/

ls

箭头这些是生成的固件，可以选择其中一个文件拷贝出来。

6.写入固件

使用Raspberry Pi Imager写入操作系统，使用Use custom的方式，见下图：

写到TF卡后，插TF卡到Raspberry Pi 5，上电运行。

7.运行OpenWrt固件

启动后用ifconfig -a命令查看，显示出来多了一个eth1设备。

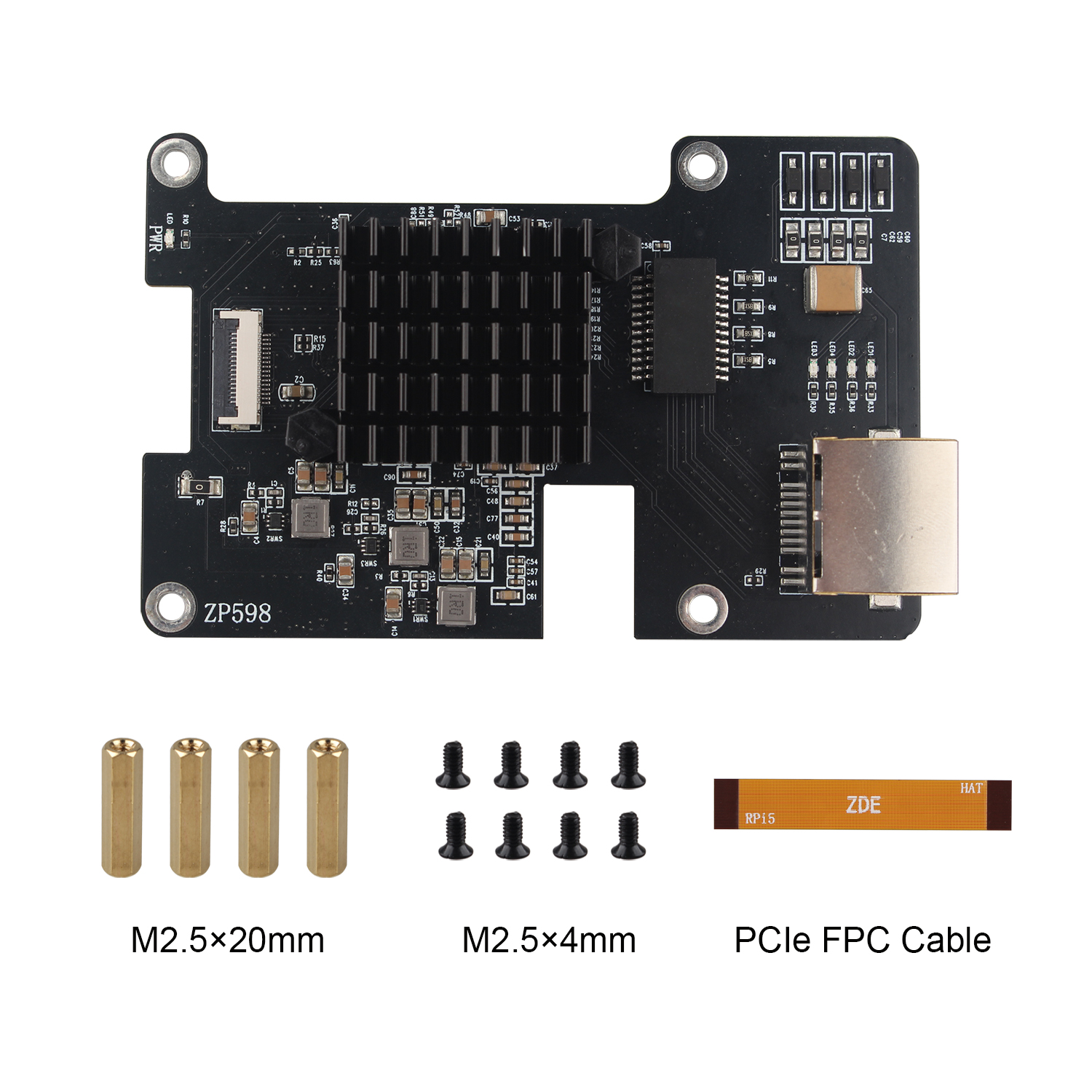

包装清单

技术支持

如果你有任何问题或者需要技术支持，请联系：support@zde.plus.
