ZP595 PCIe to Dual 2.5G Ethernet Port HAT扩展板
|
||
产品说明
产品概述
我们做这个扩展板，让树莓派5多了两个2.5G网口，对于有需要用树莓派5做路由器、网关、防火墙等需要多个网口的网络设备的，使用这个扩展板就可以满足你的需求。
产品特点
• 通过PCIe接口搭配PCIe Switch芯片扩展成两路PCIe接口，然后通过RTL8125芯片实现双2.5Gbps以太网的扩展；
• 该扩展板在树莓派官方OS/OpenWrt系统下无需驱动上电后即可自动识别成eth1和eth2。如果使用ubuntu系统则需要先安装RTL8125的驱动才可使用；
• PCIe to Dual 2.5G Ethernet Port HAT 扩展板，可实现高速读/写；
• 专为 Raspberry Pi 5 设计，兼容 Raspberry Pi 5 8GB/4GB 计算机。
安装指导
PCIe FPC排线安装
注意排线方向，连接如图所示：
扩展板安装
网口使用说明
Raspberry Pi OS

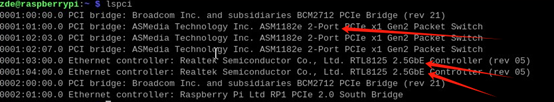

首先检查转接板和树莓派是否连接好，打开Terminal用lspci命令查看。
第一箭头出现的内容代表转接板和树莓派连接成功，否则检查连线是否正确。
第二、三箭头出现的内容代表识别到的两个2.5GbE网口。
我们打开Terminal使用命令：
ifconfig -a
如果出现了eth1和eth2说明我们的ZP595硬件连接成功，出现了两个网络设备eth1和eth2，否则按检查FPC连线安装是否正常。
这时我们可以接网线到这两个网口后可以正常的通讯了。
Ubuntu
用ifconfig -a命令查看没有eth1和eth2
ifconfig -a
用下列命令安装：
sudo apt-get update
sudo apt install net-tools
sudo apt-get install --reinstall linux-headers-$(uname -r) linux-headers-generic build-essential dkms -y
sudo apt-get install r8125-dkms
sudo modprobe r8125
ifconfig -a
用ifconfig -a命令查看多了下图的网络设备：
OpenWrt
OpenWRT是一个高度模块化、高度自动化的嵌入式Linux系统， 拥有强大的网络组件和扩展性，常用于工控设备、电话、机器人、智能家居、路由器、网关、防火墙、NAS以及VOIP设备中。 OpenWrt SDK 极大的方便了软件开发人员，从中受益匪浅，简化了开发软件的工作。
这里介绍下RTL8125驱动编译到OpenWrt的过程，有其它需求请自己定制。
1.安装编译需要的工具
在 Ubuntu、Debian、Raspberry Pi OS上操作系统上安装了所要的工具，对于大多数基于 Linux的系统，可以使用以下命令：
sudo apt-get update
sudo apt-get install build-essential libncurses5-dev zlib1g-dev gawk git wget
2.克隆OpenWrt源码
git clone https://git.openwrt.org/openwrt/openwrt.git
3.使用下列命令配置操作系统
cd openwrt
./scripts/feeds update -a
./scripts/feeds install -a
make menuconfig
选择Raspberry Pi 5对应的配置，Target选择System Boardcom BCM27xx，subtarget选择BCM2712，Target Profile选择Raspberry Pi 5/500/CM5。
选择Kernel modules进入内核模块。
选择Network Devices。
我们使用的网络芯片是RTL8125，所以在这里选择kmod-r8125，选择好后左边是“*”号。
保存我们的配置。
4.编译
make V=s -j1
5.拷贝编译的固件
cd bin/targets/bcm27xx/bcm2712/
ls
箭头这些是生成的固件，可以选择其中一个文件拷贝出来。
6.写入固件
使用Raspberry Pi Imager写入操作系统，使用Use custom的方式，见下图：
写到TF卡后，插TF卡到Raspberry Pi 5，上电运行。
7.运行OpenWrt固件

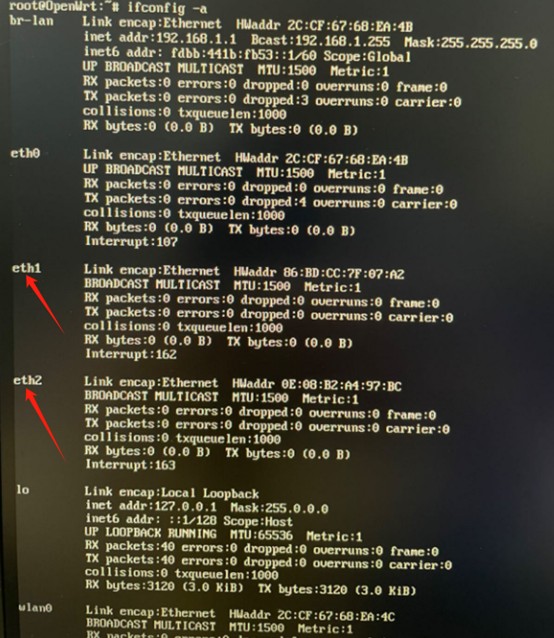

启动后用ifconfig -a命令查看，显示出来多了eth1和eth2设备。
包装清单
技术支持
如果你有任何问题或者需要技术支持，请联系：support@zde.plus.
