ZP593 PCIe to 2.5G Ethernet PCIe to M.2 Key-M NVMe SSD HAT扩展板
|
||
产品说明
产品概述
我们做这个扩展板，让树莓派5多了1个2.5G网口和1个M.2 Key-M接口，对于有需要用树莓派5做路由器、网关、防火墙等需要多个网口的网络设备的，使用这个扩展板就可以满足你的需求；而且还可以接上M.2 NVMe 2230/2242/2260/2280 SSD。
产品特点
• 通过PCIe接口搭配PCIe Switch芯片扩展成两路PCIe接口，然后通过RTL8125芯片实现2.5Gbps以太网和M.2 Key-M NVME的扩展；
• 支持2230/2242/2260/2280尺寸的NVME SSD，SSD可用于扩展存储, 支持从SSD启动，需树莓派官方固件起码是2024.5.13；
• OS网口驱动：在树莓派官方OS/OpenWrt系统下无需驱动，上电后即可自动识别成eth1；Ubuntu系统下需要先安装RTL8125的驱动才可使用；
• 四个M2.5固定孔，板子上方内凹设计，方便40PinGPIO的操作使用。
安装指导
PCIe FPC排线安装
注意排线方向，连接如图所示：
扩展板安装
M.2 NVMe固态硬盘安装
• 安装2280固态硬盘
• 易于安装2230/2242/2260固态硬盘
使用说明
NVMe使用说明
找到你的PCI设备
列出PCI设备命令，如果你的NVME SSD设备连接好了，下面有你的NVME SSD设备：
$ lspci
启用PCIe
如需启用PCIe接口，请在/boot/firmware/config.txt中添加:
$sudo nano /boot/firmware/config.txt
添加以下内容：
dtparam=pciex1
dtparam=nvme
用sudo reboot重启使配置更改生效。
注意：你也可以使用alias nvme。
从PCIe引导启动
一般，Raspberry Pi 设备不会从 PCIe 存储启动。要启用从 PCIe 启动，请更改引导加载器配置中的 BOOT_ORDER。使用以下命令编辑 EEPROM 配置：
$ sudo rpi-eeprom-config --edit
用下面一行内容替换BOOT_ORDER一行的内容：
BOOT_ORDER=0xf416
如果从非HAT+设备启动，也需添加：
PCIE_PROBE=1
保存更改之后，用sudo reboot重启以更新EEPROM。
PCIe Gen 3.0
注意：Raspberry Pi 5未通过Gen 3.0速度认证。PCIe Gen 3.0连接可能不稳定。
该连接已通过Gen 2.0速度（5 GT/秒）认证，但您可以强制使用Gen 3.0（10 GT/秒）速度。要启用 PCIe Gen 3.0 速度，在/boot/firmware/config.txt中添加：
dtparam=pciex1_gen=3
用sudo reboot重启Raspberry Pi使这些配置生效。
写入速度测试
dd 命令可以用来测试磁盘写入速度。
以下命令将向磁盘写入一个名为test的2000MB文件：
$ dd if=/dev/zero of=./test bs=10M count=200
SSD兼容性
仅适用M.2 KEY接口NVMe协议的SSD固态硬盘。
目前有不少的客户反馈SSD兼容性，我们也做了大量的测试，有以下解决办法：
1、升级你的系统到最新：
$ sudo apt update
$ sudo apt upgrade
$ sudo rpi-eeprom-update
重新启动
用下列命令检查当前bootloader版本：
$ vcgencmd bootloader_version
2024/06/05 16:41:49
version 6fe0b091c7cb1c5da26b7f41cc24c42840531a83 (release)
timestamp 1717602109
update-time 1720508793
capabilities 0x0000007f
2、更换其它型号的SSD再使用。
3、我们这个SSD转接板只是一个PCIe转接的电路，影响不了SSD兼容性，兼容性取决于树莓派5主板。我们对几个树莓派5主板做过测试，同样的测试环境下，有一个树莓派5主板能识别各种SSD，兼容性好；其它的树莓派5主板兼容性就不是那么好，有些SSD可以识别，有些SSD不能识别。换其它批次的树莓派5主板也是一个好方法。
网口使用说明
Raspberry Pi OS
我们打开Terminal使用命令：
ifconfig -a

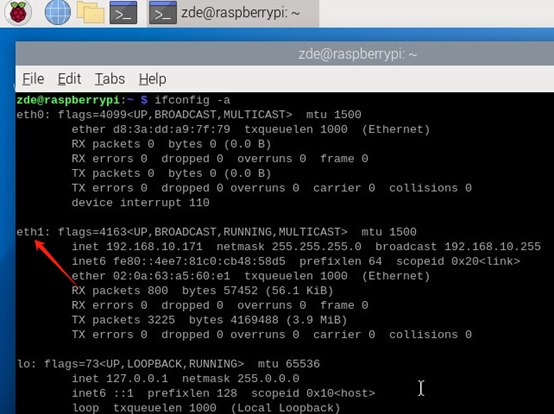

如果出现了eth1说明我们的ZP593硬件连接成功，出现了一个网络设备eth1，否则按检查FPC连线安装是否正常。
这时我们可以接网线到这个网口后可以正常的通讯了。
Ubuntu
用ifconfig -a命令查看没有eth1
ifconfig -a
用下列命令安装：
sudo apt install net-tools
sudo apt-get install --reinstall linux-headers-$(uname -r) linux-headers-generic build-essential dkms -y
sudo apt-get install r8125-dkms
sudo modprobe r8125
ifconfig -a
用ifconfig -a命令查看多了下图的网络设备：
OpenWrt
OpenWRT是一个高度模块化、高度自动化的嵌入式Linux系统， 拥有强大的网络组件和扩展性，常用于工控设备、电话、机器人、智能家居、路由器、网关、防火墙、NAS以及VOIP设备中。 OpenWrt SDK 极大的方便了软件开发人员，从中受益匪浅，简化了开发软件的工作。
这里介绍下RTL8125驱动编译到OpenWrt的过程，有其它需求请自己定制。
1.安装编译需要的工具
在 Ubuntu、Debian、Raspberry Pi OS上操作系统上安装了所要的工具，对于大多数基于 Linux的系统，可以使用以下命令：
sudo apt-get update
sudo apt-get install build-essential libncurses5-dev zlib1g-dev gawk git wget
2.克隆OpenWrt源码
git clone https://git.openwrt.org/openwrt/openwrt.git
3.使用下列命令配置操作系统
cd openwrt
./scripts/feeds update -a
./scripts/feeds install -a
make menuconfig
选择Raspberry Pi 5对应的配置，Target选择System Boardcom BCM27xx，subtarget选择BCM2712，Target Profile选择Raspberry Pi 5/500/CM5。

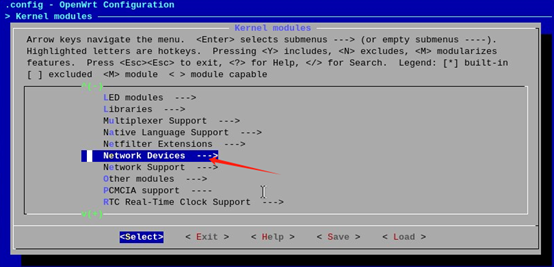

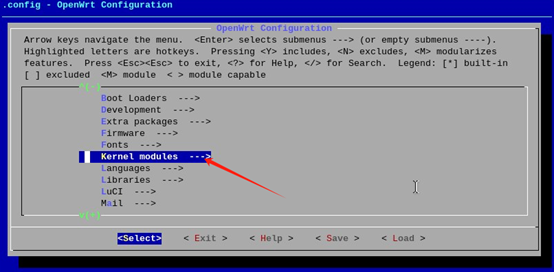

选择Kernel modules进入内核模块。
选择Network Devices。

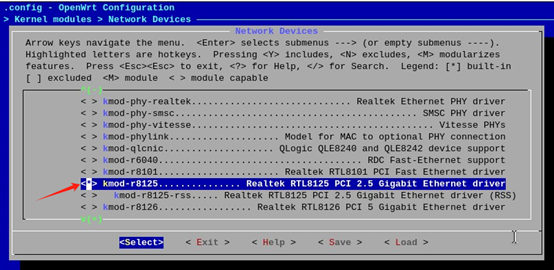

我们使用的网络芯片是RTL8125，所以在这里选择kmod-r8125，选择好后左边是“*”号。
保存我们的配置。
4.编译
make V=s -j1
5.拷贝编译的固件
cd bin/targets/bcm27xx/bcm2712/
ls

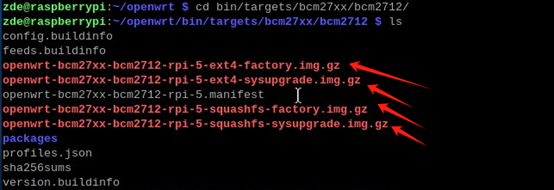

箭头这些是生成的固件，可以选择其中一个文件拷贝出来。
6.写入固件

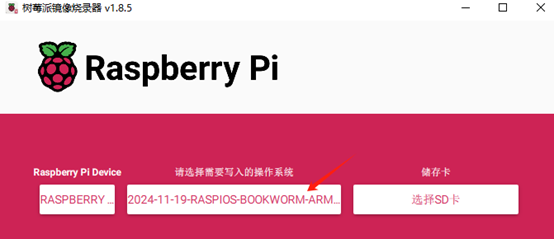

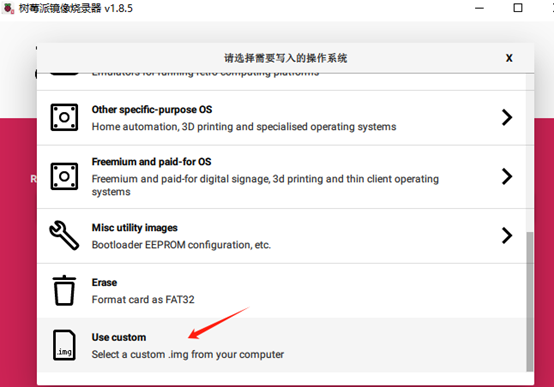

使用Raspberry Pi Imager写入操作系统，使用Use custom的方式，见下图：
写到TF卡后，插TF卡到Raspberry Pi 5，上电运行。
7.运行OpenWrt固件

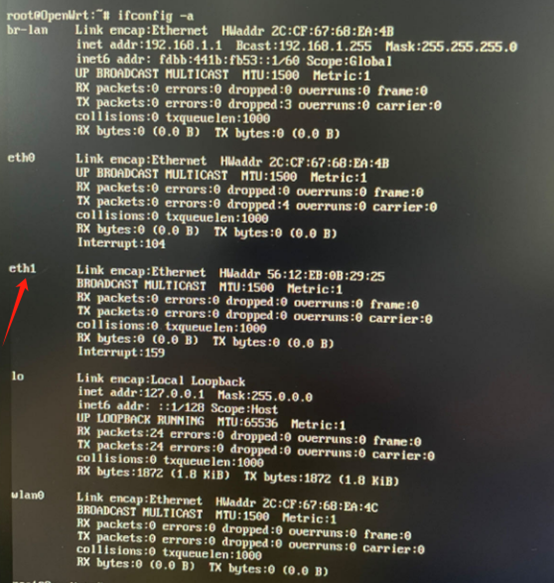

启动后用ifconfig -a命令查看，显示出来多了一个eth1设备。
包装清单
