ZP590B PCIe转WIFI7扩展板
|
||
基本介绍
• WIFI7是最新的第7代WIFI，速度比前面几代WIFI的更快。会有越来越多的WIFI7无线路由器、WIFI7网卡等设备出现。
• ZP590B是WIFI7的PCIe接口转接板，让Raspberry Pi 5主板能用上最新WIFI7模块。WIFI7模块通过M.2 E-KEY插到ZP590B转接板，为Raspberry Pi 5广大用户提供一个能使用最新WIFI7的机会。
• 目前Ubuntu支持WIFI7的无线网卡，无需安装驱动就可以用。目前支持的网卡有BE200、8265C、AX200、AX210、MT7922。
• Rapsberry Pi OS暂时没有支持WIFI7网卡，期待Rapsberry Pi OS和其它操作系统后续升级。
• ZP590B是一个WIFI7转接板，起到WIFI7模块和Raspberry Pi 5主板的转接作用，无线的性能取决于Raspberry Pi5主板、操作系统和无线模块。
硬件安装
安装PCIe FFC排线
注意排线方向，连接如图所示：

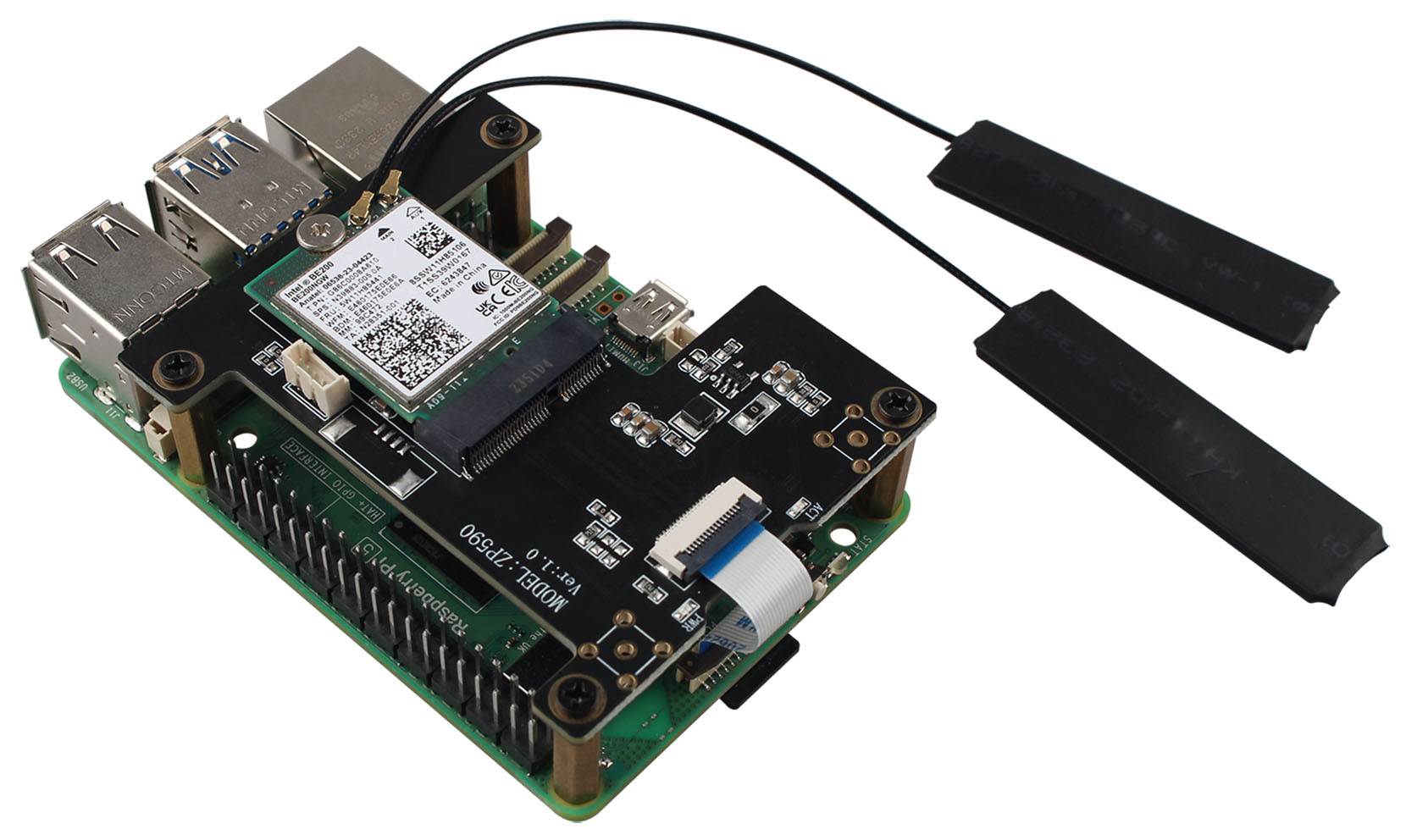

安装ZP590B转接板
安装WIFI7模块
WIFI7模块通过M.2 E-KEY接口插到ZP590B转接板：
安装WIFI天线
包装清单
注：不包括 Raspberry Pi 5 和 WIFI 模块。
软件安装
下面介绍Ubuntu系统下WIFI的使用：

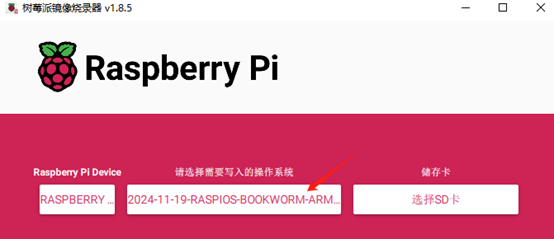

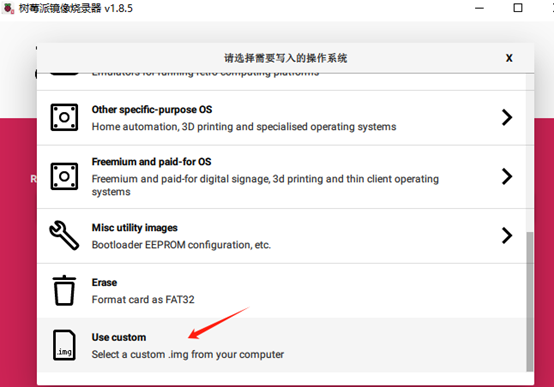

1、安装Ubuntu最新操作系统，可以用Raspberry Pi Imager选择Ubuntu最新版本安装：
2、安装完成后用以下命令升级到最新：
sudo apt-get update
sudo apt-get upgrade
如果不升级到最新版本可能会造成不支持WIFI7网卡，可以视情况而定。

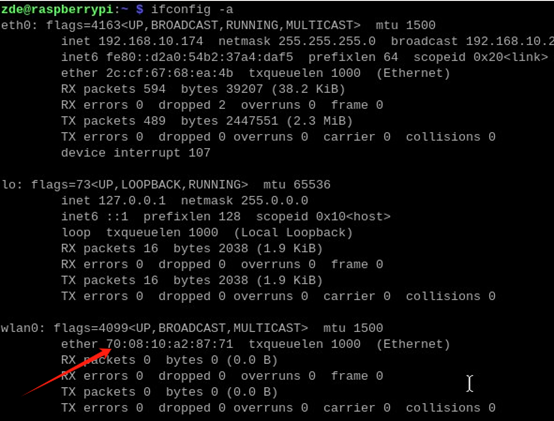

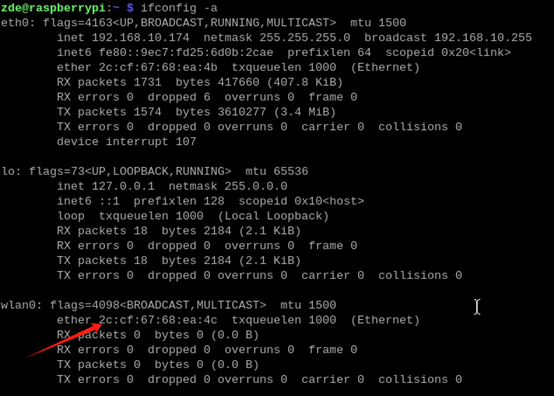

3、检查WIFI7转接板是否连接到树莓派5主板：
有箭头所指的这行出现代表硬件连接成功，不同WIFI7模块出现的信息不一样。
无线连接
WIFI7连接无线路由器，参考下图连接无线路由器：
