ZP580A PoE HAT扩展板
|
||
产品说明
产品概述
ZP580A PoE HAT扩展板是一款适用于Raspberry Pi 5的以太网供电(PoE)扩展板，适合搭配支持IEEE 802.3af/at网络标准的PoE路由器或交换机一起使用，只需一根网线接入即可让Raspberry Pi 5实现联网和供电。
产品特点
• 基于Raspberry Pi 40pin GPIO接口，与Raspberry Pi 5相兼容。顶部的排针便于连接其他Raspberry Pi扩展板。
• 支持PoE以太网供电，支持IEEE 802.3af/at PoE网络标准。
• 采用全隔离开关模式电源 (SMPS)。
• 板载高转速的主动散热风扇，散热效果更好，运行性能更稳定。
• 以太网供电：只需一根以太网电缆，即可让Raspberry Pi 5实现联网和供电。
• 板载5V和12V排针输出：5V排针提供高达5A的输出（12V+5V总输出功率最大为25W）。在为Raspberry Pi稳定供电的同时，还能为额外的设备供电。
• 板载降压芯片：内置原装降压芯片，在充分散热的条件下可提供高达5A的电流。
产品参数
• POE输入电压：37V ~ 57V 直流输入
• POE - GPIO 排针：5V 4.5A (MAX)
• POE - 2P 排针：12V 2A (MAX)
• 网络标准：支持 IEEE 802.3af/at PoE
• 产品尺寸：56.5 × 70.0mm
• 产品重量：38.7克
树莓派5使用

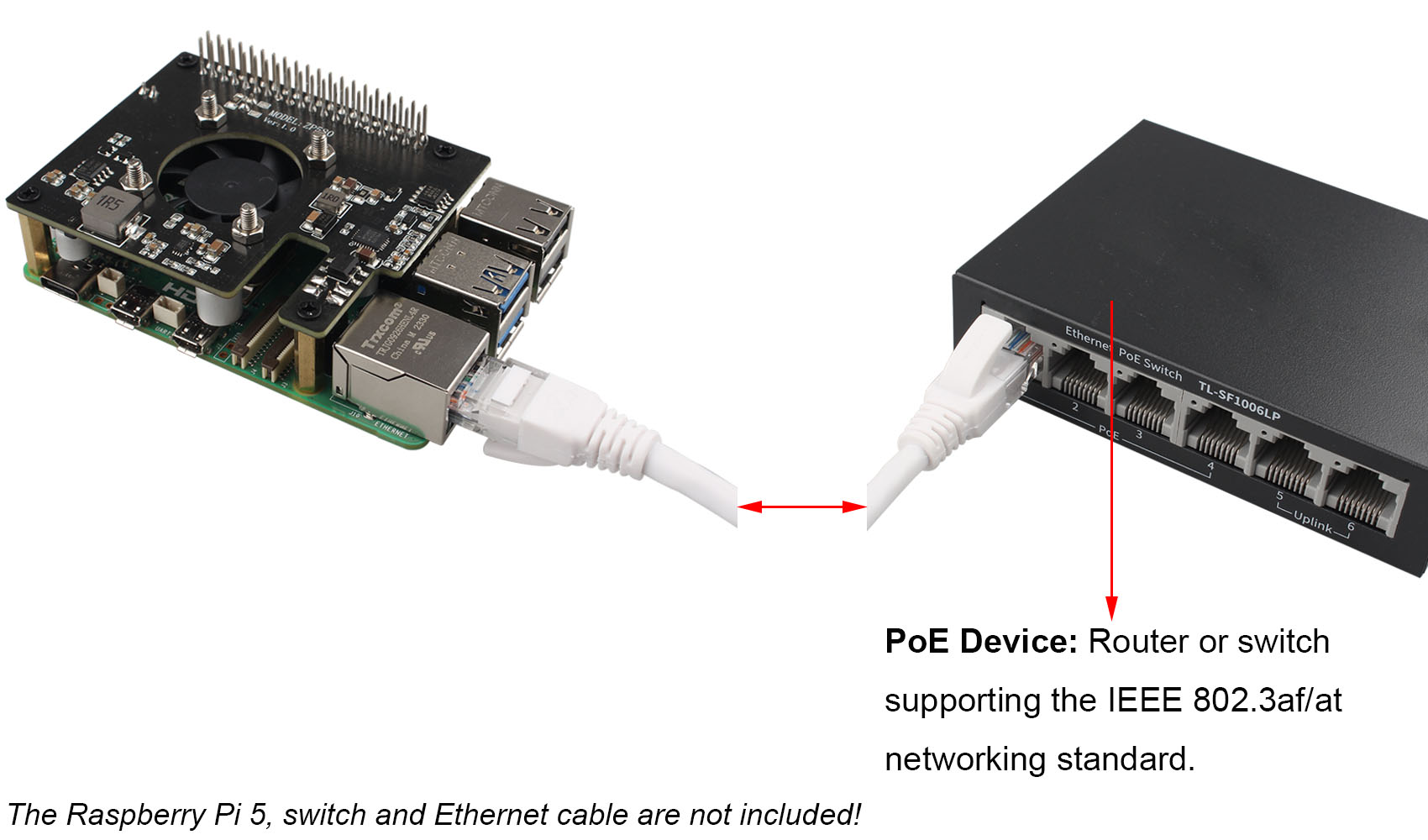

将PoE HAT扩展板插至树莓派5，如下图所示：
包装清单
注：包装中不包括 Raspberry Pi 5、交换机和网线。
