产品介绍

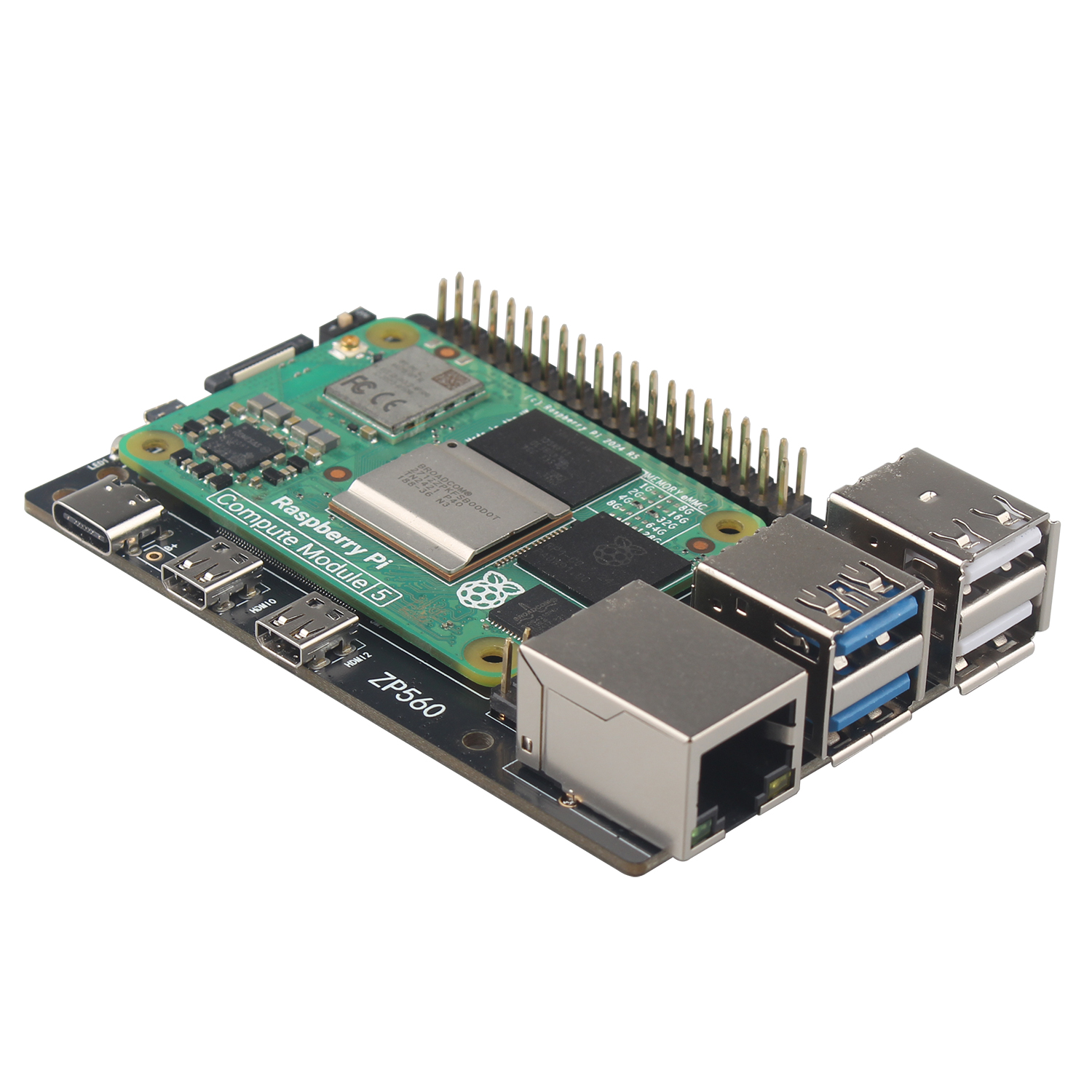

我们做这个ZP560 IO板兼容树莓派5的尺寸和功能。树莓派5周边的配件众多，但CM5周边的配件较少。对于喜欢CM5的用户，使用ZP560 IO板安装CM5后，可直接使用树莓派5周边的配件，例如M.2 HAT、PCIe HAT、NVMe HAT、PoE+/PoE HAT、WiFi HAT、Ethernet HAT、AI HAT等。该主板还完美兼容树莓派5外壳，为CM5用户带来极大便利。

特点

• ZP560 IO板适用于Raspberry Pi Compute Module 5 Lite/eMMC系列模块, 配备板载CM5 socket, Gigabit Ethernet RJ45 port, 16PIN PCIe, 40PIN GPIO header, USB 3.2 Gen1 × 2, USB 2.0 × 2, 4-lane MIPI interface × 2, Micro HDMI port × 2, PoE 4PIN header, TF card slot, Fan Header等。

• Type C可用作USB SLAVE 接口烧录镜像。使用Type C烧录时不要连接其他设备。请使用高质量电源，供电不足会导致无法识别设备。

• 板载BOOT开关，拨动BOOT开关至ON位置并通过Type C连接电脑，使设备进入烧录模式；拨动BOOT开关至1位置则进入正常模式。

兼容性

ZP560 IO板兼容我们的铝合金外壳，NVMe HAT，PoE+ HAT，WiFi HAT，Ethernet HAT和散热片。

• 铝合金外壳:

ZC501 (ASIN: B0DSZYLMSS):

ZC502 (ASIN: B0F2995JCY):

ZC506 (ASIN: B0F93SQ67G):

• NVMe HAT: ZP511 (ASIN: B0CZ6NWXYL), ZP515 (ASIN: B0CYWFGKDB), ZP517A (ASIN: B0D1QYDJJJ), ZP518 (ASIN: B0F2974W33), ZP519 (ASIN: B0F299Y72Y).

• PoE+ HAT: ZP580 (ASIN: B0D7VTH1HX), ZP581 (ASIN: B0DNJDMW7V), ZP583 (ASIN: B0DYDR89GC).

• WiFi HAT: ZP590A (ASIN: B0D78TWCB9), ZP590B (ASIN: B0D78V96R4).

• Ethernet HAT: ZP591 (ASIN: B0FDGMQS95), ZP593 (ASIN: B0DQ8C1PBD), ZP595 (ASIN: B0DQ8BLD6L), ZP596 (ASIN: B0FHW9FXT2), ZP597 (ASIN: B0FHWCBF7F) , ZP598 (ASIN: B0FQ1F1YSQ).

• 散热片: ZC503 (ASIN: B0DSZRWCCK), ZC505 (ASIN: B0DT12D9F3).

GPIO和40-pin header

主板上的所有GPIO headers都是0.1in (2.54mm)间距。

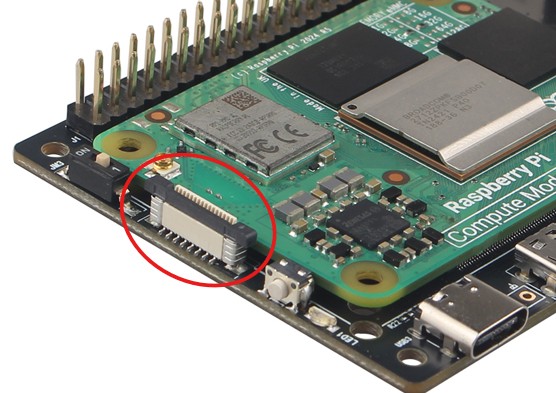

PCIe接口

要连接 PCIe HAT+ 设备，请将其连接至ZP560，您的 ZP560 应能自动检测到该设备。要连接非 HAT+ 设备，请将其连接至 ZP560，然后手动启用 PCIe。

启用PCIe

默认情况下，PCIe接口不会启用，除非连接到HAT+设备。要启用PCIe接口，请在/boot/firmware/config.txt中添加:

dtparam=pciex1

用sudo reboot重启使配置更改生效。

从PCIe引导启动

一般，ZP560设备不会从 PCIe 存储启动。要启用从 PCIe 启动，请更改引导加载器配置中的 BOOT_ORDER。使用以下命令编辑 EEPROM 配置：

sudo rpi-eeprom-config --edit

用下面一行内容替换BOOT_ORDER一行的内容：

BOOT_ORDER=0xf416

如果从非HAT+设备启动，也需添加：

PCIE_PROBE=1

保存更改之后，用sudo reboot重启CM5以更新EEPROM。

PCIe Gen 3.0

要启用 PCIe Gen 3.0 速度，在/boot/firmware/config.txt中添加：

dtparam=pciex1_gen=3

用sudo reboot重启ZP560使这些配置生效。

风扇

两种ZP560选择均可插入位于电路板右上角的四针JST-SH PWM风扇接口，该接口介于40针GPIO接头与USB 2端口之间。作为USB外围设备，风扇接口共享相同的电流限制，我们推荐超频用户选用Active Cooler机箱，因为它能提供更好的散热性能。

随着CM5温度升高，风扇将按以下方式运行：

• 低于50°C时，风扇完全不转动（0%转速）

• 达到50°C时，风扇以低速运转（30%转速）

• 达到60°C时，风扇转速提升至中速（50%转速）

• 达到67.5°C时，风扇转速提升至高速（70%转速）

• 达到75°C时，风扇加速至全速运转（100%转速）

温度下降时采用相同的映射关系，有5°C的滞后；当温度降至上述每个阈值以下5°C时，风扇转速随之降低。

可以用我们的带风扇的ZC505散热片，见下图：

风扇接口引脚分布

ZP560风扇接口为1毫米间距的JST-SH插座，包含以下四个引脚：

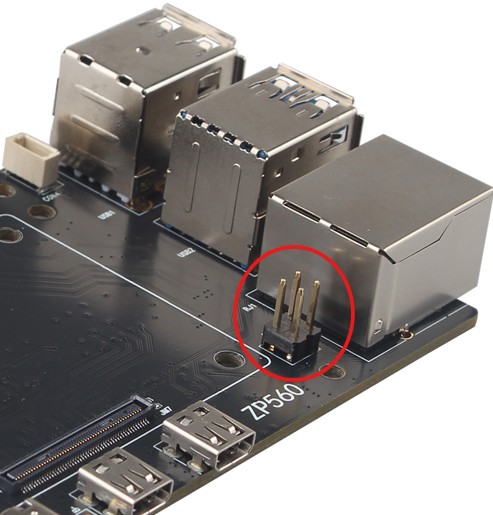

PoE接口

ZP560上的以太网接口支持PoE+功能，支持IEEE 802.3af/at PoE标准。

电源按键

首次为ZP560供电时，设备将自动启动并进入操作系统，无需按下电源按键。

若您运行的是CM5桌面，可通过短按电源键进行正常关机。此时将弹出窗口询问您是否需要关机、重启或注销。

请选择一个选项或再次按下电源按键以执行正常关机。

重启

如果 ZP560 板已关闭，但仍连接电源，按下电源按键即可重新启动该板。

强制关机

要强制关机，请长按电源按键。

烧录图像至Compute Module

把Boot switch拨动到ON，这样就进入flashing mode。

请参考下面的链接去操作：

https://www.raspberrypi.com/documentation/computers/compute-module.html#flash-compute-module-emmc

flashing完成后，把开关拨动到1，关闭flashing mode。

MIPI接口

有两个MIPI接口，可以接摄像头和显示屏。

在 /boot/firmware/config.txt 中添加相应的指令，以手动配置您摄像头型号的驱动程序：

连接显示屏至DISPI0或DISP1, 添加dtoverlay=vc4-kms-dsi-7inch,dsi0或dtoverlay=vc4-kms-dsi-7inch,dsi1至/boot/firmware/config.txt.

用sudo reboot重启Compute Module。您的设备应能检测到并开始向显示器输出画面。

执行下面的命令验证摄像头是否连接好：

rpicam-hello -t 10s

包装清单

• 1 x ZP560 IO Board (不包括CM5)

技术支持

如果你有任何问题或者需要技术支持，请联系：support@zde.plus.
