ZC503散热片

产品概述

• 兼容 Raspberry Pi Compute Module 5 / Compute Module 4 主板.

• 由耐用的铝材料制成,耐腐蚀/抗氧化,散热效果更好。

• 您可以将此散热片安装到 CM5/CM4 主板上,其尺寸和安装孔与 CM5/CM4 相匹配。此外,该散热片还可与 CM5/CM4 主板作为一个套件安装到 IO 板或其他基板上。

支持在散热片顶部安装 PWM 冷却风扇,以增强散热效果。如需带冷却风扇的散热片,请参考 ZC505 (ASIN:B0DT12D9F3)。

• 短螺钉用于将散热片固定到 CM5/CM4 板上。长螺钉和橡胶垫用于将散热片和 CM5/CM4 板固定到基板上。您也可以将固定好的散热片和 CM5/CM4 板直接放在基板上。

• 附带 4 个散热垫,可将它们贴在 Raspberry Pi Compute Module 5 / Compute Module 4 主板的 CPU 上。

• 为天线部分开槽: 支持安装天线,不会阻碍天线。

• 注:不包含 CM5/CM4 和底板。





安装指导

安装方法1

用 4 个 M2.5x4mm 螺钉将散热片固定在 CM5 板上。然后,将固定好的散热片和 CM5 板直接放到基板上。如下图所示:





安装方法2

首先,将散热片放在 CM5 板上,然后将 4 个 1.5 毫米橡胶垫片放在基板上。

第二步,将散热片和 CM5 板放在橡胶垫片上面。

第三步,用 4 个 M2.5x8mm 螺钉将散热片和 CM5 板固定在基板上。

如下图所示:

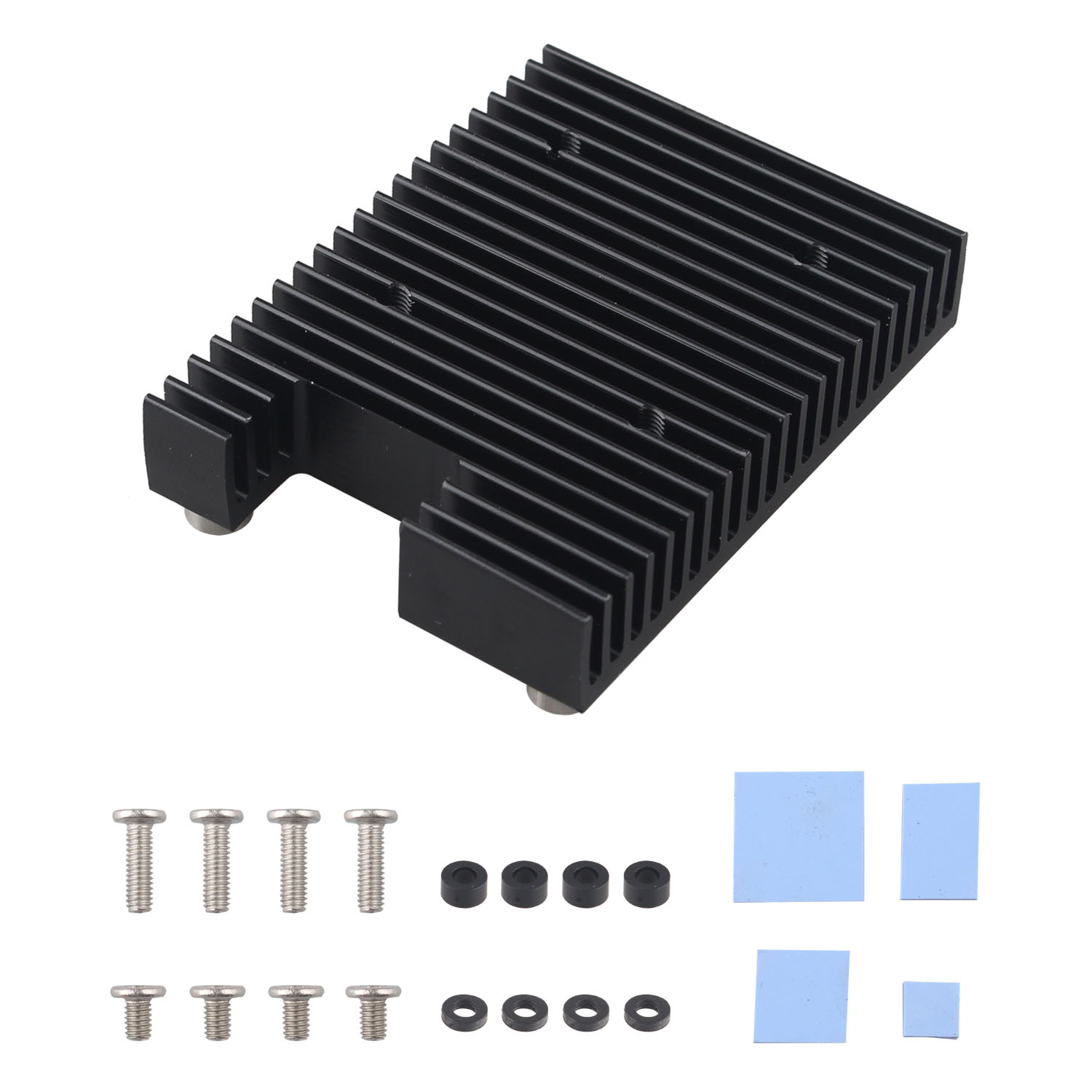

包装清单





YouTube教程

有关更详细的安装指南,请参阅链接:https://youtu.be/XtskQ2UQ27M?si=Mm0qtcAn87_nwt4b.
